Протоколы и PTZ‑камеры: видеоотдача и управление как две разные системы​

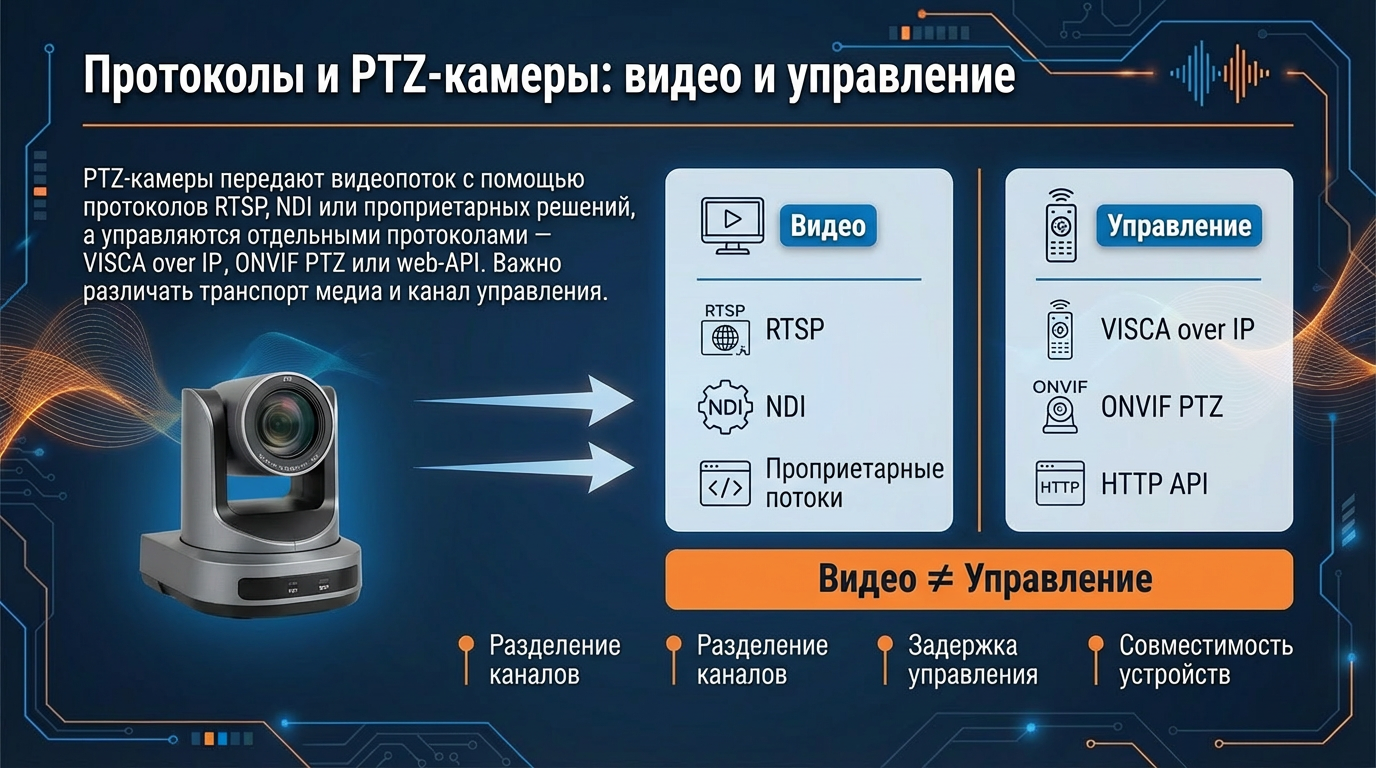

Протоколы для PTZ камер

1. Что такое PTZ‑камера и где она применяется​

PTZ‑камера (от англ. Pan‑Tilt‑Zoom) — это сетевая видеокамера, у которой можно дистанционно управлять:

  • поворотом (pan) — вращение влево/вправо;
  • наклоном (tilt) — движение вверх/вниз;
  • зумом (zoom) — изменение масштаба, «приближение/удаление»;
  • часто также фокусом (focus) — настройка резкости изображения.

Такие камеры широко используются:

  • в телестудиях и продакшене — для дистанционного управления камерами без оператора за каждой;
  • в конференц‑залах — для автоматического или ручного наведения камеры на выступающего;
  • в системах видеонаблюдения — для охраны объектов, когда нужно осматривать разные зоны одной камерой.

Важно сразу разделить две большие задачи, которые решает PTZ‑камера в сети:

  1. Передача видеосигнала (медиапоток от камеры к системе записи/просмотра).
  2. Управление движением и оптикой (команды: поверни, наклони, приблизь и т.п.).

Эти задачи решаются разными протоколами и, как правило, по разным логическим каналам.

PTZ‑камера, как и обычная IP‑камера, передаёт по сети видеопоток. Это уже сжатое (закодированное) изображение, разбитое на сетевые пакеты. Для этого используются различные медиапротоколы (RTSP, SRT, RTMP, NDI, NDI|HX, DASH/HLS)

При этом управление PTZ‑функциями камеры не зависит от того, по какому протоколу передаётся видео. Это отдельная подсистема.

Все действия по управлению камерой — поворот, наклон, зум, фокус и иногда запуск пресетов — выполняются через отдельный канал управления, который логически отделён от видеопотока.

На практике для управления используются:

  1. VISCA over IP
  2. Pelco
  3. ONVIF PTZ
  4. Веб‑API (HTTP‑запросы)

Управляющие протоколы мы разберем далее в лекциях 5 (ONVIF) и 10 (другие управляющие протколы).

4. Независимость видеопротокола и протокола управления​

Ключевой принцип, который нужно усвоить:

Протокол передачи видео и протокол управления PTZ — это независимые системы.

Это означает:

  1. Видеопоток и управление могут:
    • идти по разным портам;
    • использовать разные протоколы (RTSP для видео, ONVIF или VISCA over IP для управления);
    • проходить через разные сетевые маршруты или VLAN.
  2. Они могут иметь разные настройки приоритета в сети:
    • видеопоток может получать более высокий приоритет (QoS), чтобы избежать потерь и задержек;
    • управление может обрабатываться отдельно, чтобы команды приходили быстро и не блокировались.
  3. Отказ или перегрузка одного канала не обязательно блокирует другой:
    • если видеопоток «захлебнулся» из‑за перегруженной сети, команды управления по другому каналу всё ещё могут доходить, и наоборот.
