Карта стека видеосвязи: как протоколы объединяются в единую систему

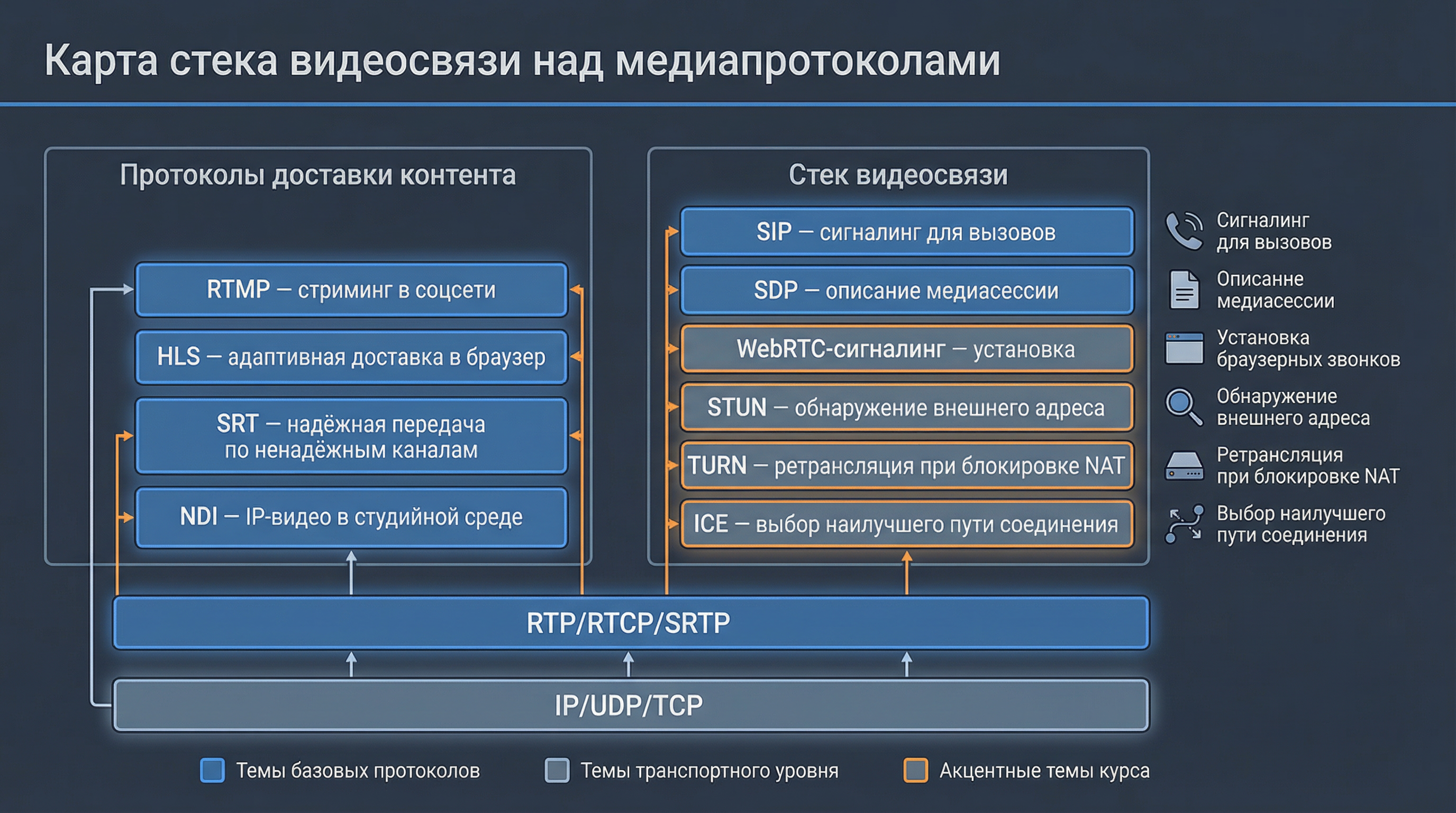

На этом слайде представлена обобщённая архитектурная схема стека протоколов видеосвязи, построенная поверх уже знакомых медиапротоколов. Цель слайда — помочь студенту сформировать целостное представление о том, как отдельные протоколы, каждый из которых решает свою узкую задачу, объединяются в слаженную систему, обеспечивающую интерактивную видеосвязь. Эта схема станет «картой местности» на весь курс: каждый уровень будет подробно изучаться в последующих лекциях, а знания пригодятся при работе с IP-камерами, медиасерверами, ONVIF, FFMPEG и GStreamer.
Далее коротко повторим, что рассмотрели в этой теме.
Базовый уровень: сетевые протоколы IP, UDP и TCP
Любая передача данных в интернете начинается с фундамента — сетевых протоколов, обеспечивающих доставку информации от одного устройства к другому.
- IP (Internet Protocol) — протокол, отвечающий за адресацию и маршрутизацию пакетов. Он определяет, куда отправляется информация, используя IP-адреса (например,
192.168.1.10или203.0.113.5). Без IP невозможно представить интернет. - UDP (User Datagram Protocol) — протокол передачи данных, который работает быстро, но без гарантий. Он не проверяет, дошёл ли пакет, и не пересылает утерянные. Это делает UDP идеальным для передачи медиапотоков, где важна низкая задержка, а потеря отдельных пакетов допустима (например, один «битый» кадр в видео).
- TCP (Transmission Control Protocol) — более надёжный протокол, обеспечивающий гарантированную доставку. Если пакет потерян, TCP запросит его повторную передачу. Однако из-за этого он медленнее и не подходит для прямой передачи видео/аудио, но отлично работает для передачи служебной информации — например, текстовых сообщений сигналинга.
💡 Пример: Представьте, что вы отправляете письмо.
- TCP — как заказное письмо с уведомлением о вручении: вы точно знаете, что получатель его получил.
- UDP — как обычная открытка: быстро и дёшево, но если она потеряется — вы об этом не узнаете.
Для видеосвязи выбирают «открытки», чтобы не ждать повторной отправки — иначе голос будет запаздывать.
Уровень медиатранспорта: RTP, RTCP и SRTP
Над базовыми сетевыми протоколами располагается уровень медиатранспорта — именно он отвечает за передачу аудио и видео в реальном времени.
RTP (Real-time Transport Protocol)
RTP — это протокол, разработанный специально для потоковой передачи мультимедиа. Он добавляет к данным UDP метаданные: временные метки, номера пакетов, тип содержимого. Это позволяет:
- Восстановить правильную последовательность пакетов (если они пришли не по порядку).
- Синхронизировать аудио и видео (например, чтобы губы говорящего совпадали с его голосом).
- Определить, какой кодек используется (например, Opus для аудио или H.264 для видео).
📌 Важно: RTP сам по себе не гарантирует доставку — он полагается на UDP. Его задача — не доставить всё, а доставить своевременно.
RTCP (RTP Control Protocol)
RTCP — это «наблюдатель» за RTP. Он не передаёт медиаданные, а отправляет служебную статистику:
- Сколько пакетов потеряно?
- Какой уровень задержки (jitter)?
- Какова пропускная способность канала?
Эта информация помогает участникам видеосвязи адаптировать качество видео (например, снизить разрешение при плохом соединении).
SRTP (Secure RTP)
SRTP — это защищённая версия RTP. Он добавляет шифрование, аутентификацию и защиту от подделки пакетов. В современных системах видеосвязи (например, Zoom, WebRTC, SIP с шифрованием) весь медиатрафик передаётся по SRTP, чтобы никто посторонний не мог прослушать разговор или подменить видео.
🔐 Аналогия: Если RTP — это открытый телефонный разговор, то SRTP — это разговор по защищённой линии с шифрованием.
Параллельные направления: доставка контента и видеосвязь
Выше уровня медиатранспорта стек разделяется на два параллельных направления, отражающих разные сценарии использования:
Направление 1: Протоколы доставки контента
Эти протоколы используются для односторонней передачи видео — например, трансляции в интернет или воспроизведения в браузере.
| Протокол | Назначение | Пример использования |
|---|---|---|
| RTMP | Передача потока с кодера в CDN или платформу (YouTube, Twitch) | Прямая трансляция с камеры на YouTube |
| HLS | Адаптивная доставка видео в браузеры и мобильные приложения | Просмотр видео на сайте через Safari или Chrome |
| SRT | Надёжная передача видео по ненадёжным каналам (например, 4G) | Трансляция из поля с мобильной связи |
| NDI | Работа с IP-видео в локальной студийной сети | Обмен видео между камерами и видеомикшером по Ethernet |
🧩 Эти протоколы не решают задачи видеосвязи — они не поддерживают двустороннюю коммуникацию, сигналинг или NAT-обход. Но они используют те же медиатехнологии (например, RTP внутри SRT), что делает их частью общей экосистемы.
Направление 2: Стек видеосвязи
Это набор протоколов, необходимых для интерактивной, двусторонней видеосвязи — таких как видеозвонки, конференции, чаты.
SIP (Session Initiation Protocol)
SIP — это «протокол переговоров». Он отвечает за:
- Установление вызова («INVITE»).
- Поиск собеседника (по номеру или адресу
user@domain). - Завершение сессии («BYE»).
- Управление вызовом (удержание, перевод, добавление участников).
📞 SIP — как телефонный коммутатор: он не передаёт голос, но организует, между кем и как будет происходить разговор.
SDP (Session Description Protocol)
SDP — это «язык описания сессии». Он передаётся внутри SIP-сообщений и содержит:
- Какие медиапотоки используются (аудио, видео, экран).
- Какие кодеки поддерживает каждая сторона.
- На какие IP-адреса и порты отправлять RTP-пакеты.
- Направление потока (отправлять, принимать, или и то, и другое).
🧾 SDP — как техническое ТЗ на видеосвязь: «Мы будем говорить на Opus, с разрешением 1280x720, кодек H.264, profile=baseline, и отправлять поток на 192.168.1.20:5004».
WebRTC-сигналинг
WebRTC — это технология браузерной видеосвязи. Она не стандартизует сигналинг, то есть разработчик сам решает, как обмениваться SDP и ICE-кандидатами. Обычно используется:
- WebSocket
- HTTP API
- Проприетарные серверы
🌐 Например, когда вы нажимаете «начать звонок» в Google Meet, браузер отправляет SDP через WebSocket на сервер, который передаёт его собеседнику.
STUN, TURN и ICE — преодоление сетевых барьеров
Одна из главных проблем видеосвязи — NAT (Network Address Translation). Большинство устройств находятся за роутерами и имеют приватные IP-адреса (например, 192.168.x.x), которые не видны из интернета. Чтобы установить прямое соединение, нужны специальные протоколы:
| Протокол | Назначение | Пример |
|---|---|---|
| STUN | Помогает устройству узнать свой внешний IP и порт | «Привет, STUN-сервер! Какой у меня публичный адрес?» → «Ты 203.0.113.5:54321» |
| TURN | Ретранслятор: если прямое соединение невозможно, трафик идёт через сервер | Как курьер: «Я не могу доставить пакет напрямую — отправлю через посредника» |
| ICE | Алгоритм выбора наилучшего пути: сначала пробует STUN, потом TURN | «Попробую напрямую → не получилось → попробую через TURN → работает!» |
🛠️ Практический пример:
Два пользователя за разными роутерами хотят начать видеозвонок.
- Каждый запрашивает у STUN-сервера свой внешний адрес.
- Через сигналинг обмениваются SDP и ICE-кандидатами (списком возможных путей).
- ICE-алгоритм проверяет все комбинации — и выбирает самый быстрый рабочий путь.
- Если прямое соединение заблокировано — используется TURN-сервер.
Зачем это всё нужно: инженерный смысл стека
Каждый уровень стека решает свою конкретную инженерную задачу:
| Уровень | Задача | Инструменты |
|---|---|---|
| Сетевой | Доставка пакетов | IP, UDP, TCP |
| Медиатранспорт | Передача аудио/видео в реальном времени | RTP, RTCP, SRTP |
| Сигналинг | Установление и управление сессией | SIP, WebRTC-сигналинг |
| Описание сессии | Согласование параметров | SDP |
| NAT-обход | Прохождение через роутеры и файрволы | STUN, TURN, ICE |
| Доставка контента | Односторонний стриминг | RTMP, HLS, SRT, NDI |
🎯 Ключевая идея: Ни один протокол не работает в одиночку. Видеосвязь — это ансамбль, где каждый участник играет свою роль. Без сигналинга не начать сессию, без SDP — не согласовать параметры, без ICE — не пройти NAT, без SRTP — не обеспечить безопасность.
Связь с дальнейшими темами курса
Понимание этого стека критически важно для последующих модулей:
- ONVIF — использует RTSP и HTTP поверх IP/UDP/TCP, но может интегрироваться с SIP для видеозвонков с камерой.
- FFMPEG и GStreamer — позволяют собирать и разбирать потоки, транслировать между протоколами (например, RTSP → WebRTC или SIP → HLS).
- Проектирование видеокомплексов — требует выбора: где использовать WebRTC (браузерные звонки), где — SIP (корпоративные ВКС), где — простой стриминг (трансляции).
🧭 Эта схема — ваш ориентир. В следующих лекциях мы «пройдёмся» по каждому уровню, разберём, как он работает на практике, и научимся использовать эти знания для построения и диагностики реальных систем видеосвязи.
