Типовые архитектуры видеоконференцсвязи на основе SIP
В современных системах видеосвязи для организации соединений между участниками используются различные архитектурные подходы. Выбор той или иной топологии зависит от количества участников, требований к задержке, нагрузке на сеть и оборудование, а также от типа используемых устройств — будь то аппаратные видеотерминалы, программные клиенты или браузеры. В основе большинства корпоративных и промышленных решений лежит протокол SIP (Session Initiation Protocol), обеспечивающий сигналинг — то есть установление, управление и завершение сеансов связи.

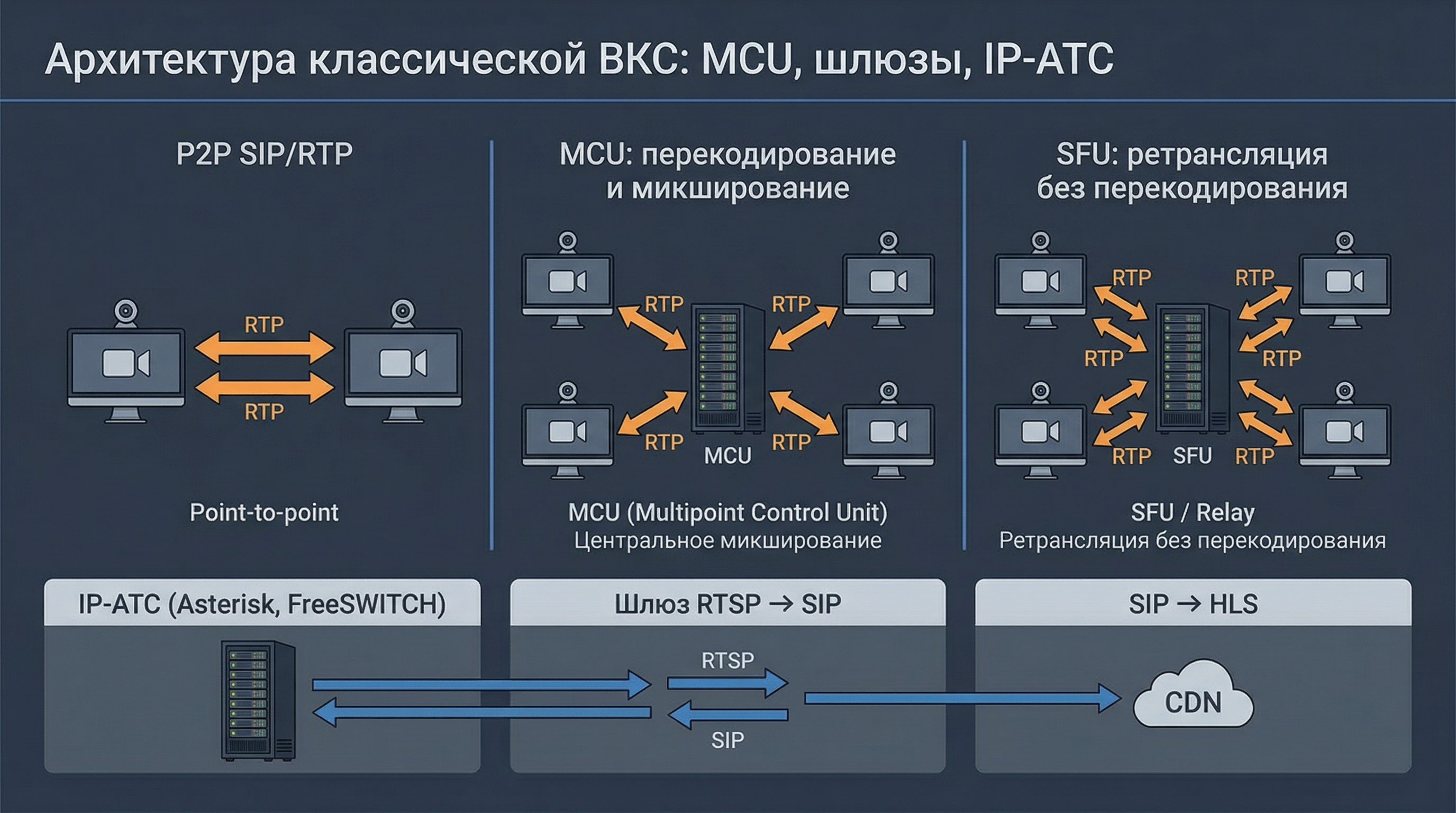

Ниже рассматриваются три основные архитектуры: точка-точка (point-to-point), многоточечная конференция с MCU и подход на основе SFU. Также описывается роль ключевых компонентов инфраструктуры, таких как IP-АТС, шлюзы и системы стриминга.
1. Point-to-Point: прямое соединение между двумя участниками
Самой простой и базовой топологией видеосвязи является прямое соединение между двумя устройствами — например, между двумя IP-телефонами, видеотерминалами или программными клиентами. Эта архитектура называется point-to-point («точка-точка»).
Как это работает?
- Сигналинг (установление вызова) осуществляется по протоколу SIP. Один участник отправляет приглашение (
INVITE), другой — подтверждение (200 OK), после чего обмениваются параметры медиапотоков. - Медиапотоки (аудио и видео) передаются напрямую между участниками с использованием протокола RTP (Real-time Transport Protocol).
- Никакие промежуточные серверы для передачи медиаданных не задействованы — потоки идут «в обход», минуя центральные узлы.
Преимущества и ограничения
| Преимущество | Описание |
|---|---|
| Низкая задержка | Прямое соединение минимизирует время прохождения сигнала. |
| Простота настройки | Не требуется сложная инфраструктура. |
| Эффективное использование ресурсов | Нет нагрузки на серверы перекодирования. |
| Ограничение | Описание |
|---|---|
| Поддержка только двух участников | Архитектура не масштабируется. |
| Проблемы с NAT и файрволами | Прямое соединение может быть заблокировано, если участники находятся за разными NAT. |
| Отсутствие централизованного управления | Нет возможности контролировать качество, записывать сессии или управлять участниками. |
💡 Пример: Два сотрудника из разных филиалов компании проводят видеозвонок через корпоративный мессенджер. Их клиенты используют SIP для установки вызова, после чего начинается прямая передача видео по RTP. Это классический пример point-to-point.
2. MCU: централизованная архитектура для групповых конференций
Когда в конференции участвуют три и более человека, прямое соединение становится непрактичным. В этом случае применяется централизованная архитектура с использованием MCU — Multipoint Control Unit (многоточечный контроллер).
Что делает MCU?
MCU — это сервер или аппаратное устройство, которое:
- Принимает медиапотоки от всех участников конференции.
- Декодирует каждый из них (аудио и видео).
- Микширует (объединяет) потоки в единое изображение — например, в виде «галереи участников» или «активного спикера».
- Перекодирует результат и отправляет отдельный поток каждому участнику, адаптированный под его канал связи и возможности устройства.
Как выглядит процесс?
Представим конференцию из трёх участников: А, Б и В.
- Каждый из них отправляет свой видеопоток на MCU.
- MCU объединяет три кадра в один — например, в сетку 2×2.
- Этот составной кадр кодируется в нужный формат и отправляется обратно каждому участнику.
- Участник А получает видео, где видны Б и В, но не видит себя — или видит в миниатюре.
Преимущества и недостатки MCU
| Преимущество | Описание |
|---|---|
| Поддержка разных кодеков и разрешений | MCU может принимать H.264 от одного участника и VP8 от другого, перекодируя всё в единый формат. |
| Адаптация под канал связи | Каждому участнику отправляется поток с подходящим битрейтом. |
| Централизованное управление | Можно включать/выключать микрофоны, управлять записью, назначать модератора. |
| Недостаток | Описание |
|---|---|
| Высокая нагрузка на сервер | MCU должен декодировать и перекодировать все потоки — это требует мощных CPU и GPU. |
| Увеличение задержки | Процесс перекодирования добавляет лаг. |
| Зависимость от одного узла | При отказе MCU конференция прерывается. |
💡 Визуализация: MCU работает как режиссёр телевизионной студии: он «снимает» всех участников, монтирует кадр в реальном времени и транслирует его зрителям. Только в данном случае «зрители» — это сами участники.
3. SFU: современный подход без перекодирования
Более эффективной альтернативой MCU является SFU — Selective Forwarding Unit (селективный ретранслятор). Эта архитектура активно используется в современных системах, таких как Google Meet, Zoom, Jitsi и Microsoft Teams.
Как работает SFU?
- SFU не декодирует и не перекодирует медиапотоки.
- Он лишь принимает потоки от участников и ретранслирует их другим.
- Каждый участник получает отдельные видеопотоки от остальных — например, участник А получает поток от Б и поток от В.
Особенности передачи
- SFU может выбирать, какие потоки пересылать. Например, он может отправлять только активного спикера или адаптировать разрешение в зависимости от пропускной способности клиента.
- Некоторые SFU поддерживают SIMULCAST или SVC (Scalable Video Coding), позволяя клиенту выбирать нужный уровень качества.
Преимущества и недостатки SFU
| Преимущество | Описание |
|---|---|
| Низкая нагрузка на сервер | Нет необходимости в перекодировании — экономия CPU. |
| Меньшая задержка | Отсутствие декодирования/кодирования ускоряет передачу. |
| Поддержка P2P-подобной логики | Архитектура ближе к прямому соединению, но с централизованным управлением. |
| Недостаток | Описание |
|---|---|
| Нагрузка на клиента | Участник должен обрабатывать несколько потоков одновременно. |
| Требуется стабильный канал | При большом числе участников объём входящего трафика резко возрастает. |
| Ограниченная гибкость | Все участники должны поддерживать совместимые кодеки (например, VP8, VP9, H.264). |
💡 Пример: В Zoom-конференции из 5 человек каждый участник получает 4 видеопотока. SFU просто пересылает их, не изменяя содержимого. Если у кого-то слабое соединение, Zoom может отправить ему только активного спикера — это и есть «селективная» передача.
4. Роль IP-АТС в инфраструктуре видеосвязи
Центральным элементом в большинстве SIP-систем является IP-АТС — IP-учрежденческая телефонная станция. Это программное или аппаратное решение, отвечающее за управление вызовами и сигналинг.
Основные функции IP-АТС:
- Регистрация пользователей: устройства (телефоны, терминалы) регистрируются на АТС, сообщая свой IP-адрес и статус («в сети», «не беспокоить» и т.д.).
- Маршрутизация вызовов: АТС определяет, куда направить вызов — внутрь компании или на внешний номер.
- Обработка SIP-сообщений:
INVITE,BYE,REGISTER,ACKи другие. - Интеграция с другими системами через шлюзы.
Популярные решения:
- Asterisk — открытая IP-АТС, гибкая, но требует настройки.
- FreeSWITCH — масштабируемый сервер, часто используется в крупных системах.
- Cisco Unified Communications Manager, Avaya IP Office — коммерческие решения для корпоративных сетей.
💡 Аналогия: IP-АТС — это как почтовый сервер для электронной почты: он не доставляет письма напрямую, но знает, кому и куда их отправлять.
5. Шлюзы и интеграция с другими системами
Одно из ключевых преимуществ SIP-архитектуры — гибкость интеграции с другими протоколами и устройствами. Это достигается с помощью шлюзов (gateways).
Примеры интеграции:
1. IP-камера → SIP-вызов
- IP-камера передаёт видео по RTSP.
- Шлюз (например, на базе FFmpeg или GStreamer) захватывает поток, перепаковывает его в RTP и регистрирует камеру как «виртуального участника» в SIP-сети.
- Видео камеры можно включить в конференцию как обычного участника.
📌 Применение: трансляция с видеонаблюдения в совещание по безопасности.
2. SIP-конференция → стриминг на VK
- Конференция проходит через MCU или SFU.
- Шлюз захватывает итоговый видеопоток (например, от MCU) и публикует его в формате HLS или RTMP.
- Трансляция становится доступна на видеоплатформе или внутреннем CDN.
📌 Применение: онлайн-лекции, корпоративные трансляции, вебинары.
Таблица: типы шлюзов и их функции
| Шлюз | Входной протокол | Выходной протокол | Назначение |
|---|---|---|---|
| RTSP → SIP | RTSP | SIP/RTP | Подключение IP-камер к видеоконференции |
| SIP → HLS | RTP (от MCU) | HLS/RTMP | Трансляция конференции на внешние платформы |
| WebRTC ↔ SIP | WebRTC (SRTP) | SIP/RTP | Интеграция браузерных звонков с корпоративной АТС |
| SIP → PSTN | SIP | Аналог/Цифровой (TDM) | Подключение к обычной телефонной сети |
6. Почему важно понимать эти архитектуры?
Понимание различий между point-to-point, MCU и SFU необходимо при проектировании видеокомплексов — систем, где одновременно работают:
- Аппаратные видеотерминалы (SIP),
- IP-телефония,
- Системы видеонаблюдения (RTSP, ONVIF),
- Браузерные звонки (WebRTC),
- Платформы стриминга (HLS, RTMP).
Ключевые аспекты проектирования:
- Выбор архитектуры в зависимости от числа участников и требований к задержке.
- Оценка нагрузки на серверы и клиенты.
- Обеспечение совместимости между разными протоколами и кодеками.
- Планирование интеграции с существующей ИТ-инфраструктурой.
💡 Практический совет: При проектировании системы всегда начинайте с анализа сценариев использования. Нужны ли групповые конференции? Требуется ли трансляция в интернет? Есть ли в системе IP-камеры? Ответы на эти вопросы определят, какую архитектуру выбрать — MCU, SFU или комбинированную.
Заключение
Типовые архитектуры видеоконференцсвязи на основе SIP отражают эволюцию технологий от простых двусторонних звонков к сложным многопользовательским системам. Каждая из них — point-to-point, MCU и SFU — имеет свои сильные и слабые стороны, и выбор зависит от конкретной задачи.
Центральную роль в этих системах играет IP-АТС, обеспечивающая сигналинг и управление вызовами. Благодаря шлюзам, SIP-инфраструктура может интегрироваться с IP-камерами, системами стриминга и браузерными приложениями, что делает её мощным инструментом в построении комплексных видеосистем.
Понимание этих архитектур — не просто теория. Это основа для решения реальных инженерных задач: от настройки видеоконференции до проектирования масштабируемого видеокомплекса с поддержкой множества протоколов и устройств.
