Введение в диагностический инструментарий ONVIF-систем​

Работа с ONVIF-устройствами требует не только понимания архитектуры стандарта, но и владения набором практических инструментов, позволяющих диагностировать, настраивать и интегрировать оборудование. Эти инструменты помогают инженеру «заглянуть под капот» взаимодействия между камерой и клиентом, проверить доступность сервисов, проанализировать сетевой обмен и выявить возможные проблемы на ранних этапах.

В этой части лекции рассматриваются ключевые программные и сетевые средства, применяемые при работе с ONVIF-устройствами. Все они ориентированы на решение конкретных задач: от простого обнаружения камер до глубокого анализа SOAP-запросов и отладки медиапотоков.

Основные категории инструментов​

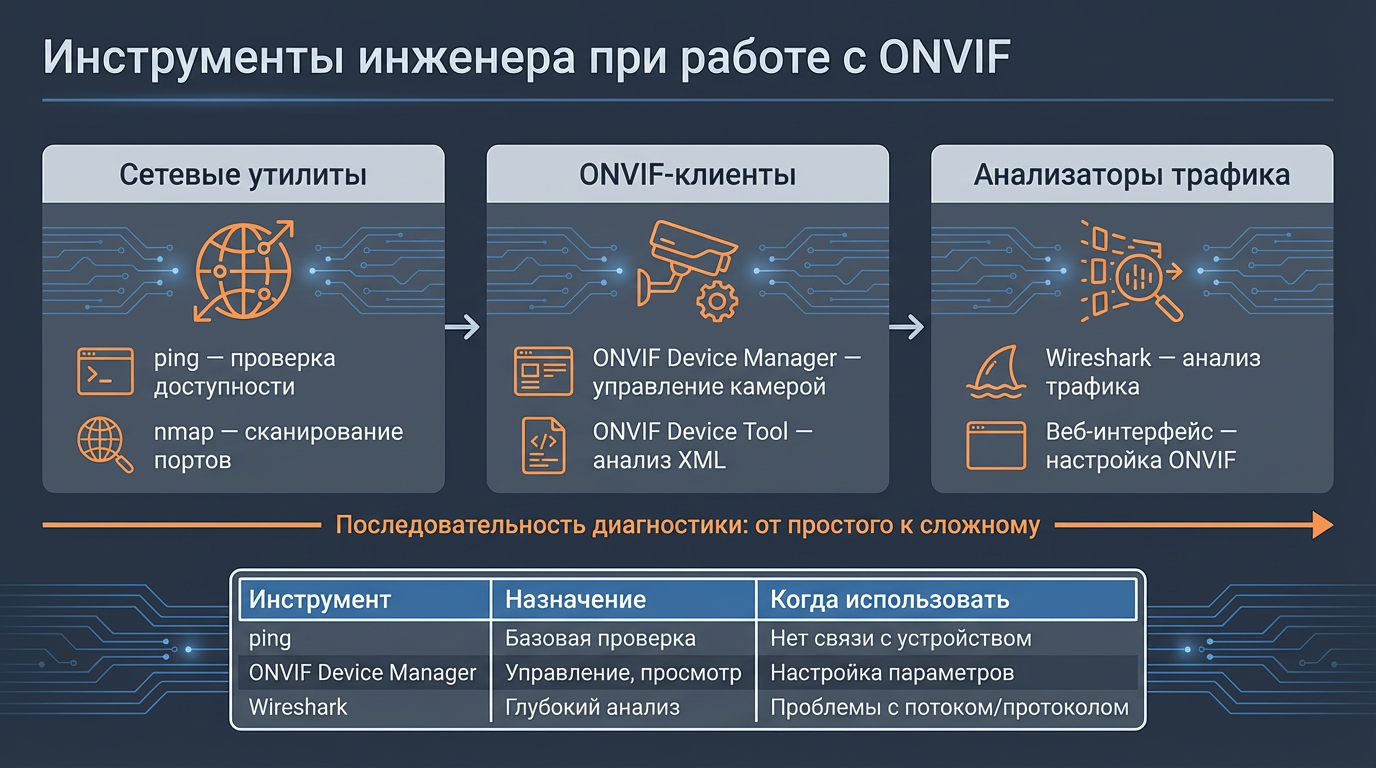

Инструментарий для работы с ONVIF можно условно разделить на три группы:

  1. Сетевые утилиты — базовые средства диагностики сети и доступности устройств.
  2. ONVIF-специфичные клиенты — программы, предназначенные для взаимодействия с ONVIF-сервисами.
  3. Анализаторы трафика — инструменты для детального изучения сетевого обмена.

Каждая из этих категорий решает свои задачи, но в совокупности они образуют полный диагностический набор.

1. Сетевые утилиты: первичная диагностика​

Перед тем как переходить к ONVIF-специфичным инструментам, важно убедиться, что устройство доступно в сети. Для этого используются стандартные сетевые утилиты, доступные в любой операционной системе.

ping — проверка доступности устройства​

Команда ping позволяет быстро проверить, отвечает ли камера в сети.

ping 192.168.1.50

Если пакеты не возвращаются, возможны следующие причины:

  • Устройство отключено или не подключено к сети.
  • Настроены фильтры (например, брандмауэр на камере).
  • Неправильная IP-адресация (статический IP, DHCP).

Важно: некоторые ONVIF-камеры по умолчанию блокируют ICMP-запросы. Отсутствие ответа на ping не всегда означает, что устройство недоступно.

nmap — сканирование портов и сервисов​

Утилита nmap позволяет определить, какие порты открыты на устройстве и какие сервисы на них работают.

Пример сканирования:

nmap -p 80,443,8080,3702 192.168.1.50

Типичные порты ONVIF:

  • 80 (HTTP) — веб-интерфейс и ONVIF-сервисы.
  • 443 (HTTPS) — защищённый доступ.
  • 3702 (HTTP/UDP) — служба WS-Discovery (обнаружение устройств).
  • 8080, 8899, 554 — могут использоваться для ONVIF или RTSP.

Пример вывода:

PORT     STATE SERVICE
80/tcp   open  http
443/tcp  open  https
3702/udp open  SSDP
554/tcp  open  rtsp

Если порты 80 и 3702 закрыты, ONVIF-обнаружение и управление, скорее всего, недоступны.

2. ONVIF-клиенты: взаимодействие с устройством​

ONVIF-клиенты — это специализированные программы, позволяющие подключаться к камере, запрашивать её возможности, управлять видеопотоками, PTZ и событиями.

ONVIF Device Manager (ODM)​

Один из самых популярных инструментов среди инженеров — ONVIF Device Manager, разработанный сообществом.

Основные возможности:

  • Автоматическое обнаружение ONVIF-устройств в сети.
  • Просмотр списка поддерживаемых сервисов.
  • Получение RTSP-URL для видеопотоков.
  • Управление PTZ (если камера поддерживает).
  • Просмотр событий и настройка уведомлений.

Как использовать:

  1. Запустите ODM.
  2. Нажмите «Discover» — программа отправит WS-Discovery-запросы в сеть.
  3. Если камера отвечает, она появится в списке.
  4. Введите логин и пароль.
  5. Подключитесь — ODM автоматически опросит устройство и покажет его профили, потоки и сервисы.

Визуализация: представьте, что ODM — это «универсальный пульт» для любой ONVIF-камеры, позволяющий управлять ею без знания вендорского интерфейса.

ONVIF Device Tool (ODT)​

Альтернатива ODM — ONVIF Device Tool, также с открытым исходным кодом. Отличается более низкоуровневым интерфейсом, подходит для анализа структуры ответов.

Полезен при:

  • Проверке поддержки конкретных профилей (S, G, T).
  • Анализе XML-ответов от сервисов.
  • Тестировании вендорских расширений.

3. Анализаторы трафика: глубокая диагностика​

Когда стандартные инструменты не дают ответа, приходится «заглядывать» в сетевой трафик. Здесь незаменимым помощником становится анализатор пакетов.

Wireshark — анализ сетевого взаимодействия​

Wireshark — мощный инструмент для захвата и анализа сетевого трафика. Он позволяет увидеть, как происходит реальный обмен между клиентом и камерой.

Как использовать Wireshark с ONVIF:​

  1. Запустите захват трафика на интерфейсе, подключённом к сети с камерой.

  2. Выполните операцию, например, подключение через ODM.

  3. Остановите захват.

  4. Примените фильтр:

    http && ip.addr == 192.168.1.50

    Это покажет все HTTP-запросы и ответы между вашим ПК и камерой.

Что искать в трафике:​

  • WS-Discovery (UDP, порт 3702) — широковещательные запросы и ответы обнаружения.
  • SOAP-запросы (HTTP POST) — тела сообщений содержат XML с операциями ONVIF.
  • HTTP 401 Unauthorized — ошибка аутентификации.
  • HTTP 500 Internal Server Error — ошибка на стороне камеры (возможно, неправильный запрос).

Пример: если ODM не может подключиться, в Wireshark можно увидеть, что камера отвечает 401, но не принимает логин/пароль. Это указывает на проблему с аутентификацией, а не с сетью.

Подсказка:​

ONVIF-сообщения передаются в виде XML внутри HTTP-запросов. В Wireshark можно развернуть пакет и увидеть, например:

<soap:Envelope>
  <soap:Body>
    <GetDeviceInformation xmlns="http://www.onvif.org/ver10/device/wsdl"/>
  </soap:Body>
</soap:Envelope>

Это запрос информации об устройстве. Ответ содержит модель, производителя, версию прошивки — всё, что нужно для диагностики.

4. Веб-интерфейс и вендорские утилиты​

Хотя ONVIF — стандарт, у каждой камеры есть собственный веб-интерфейс. Он часто содержит дополнительные функции, недоступные через ONVIF.

Зачем использовать веб-интерфейс:​

  • Настройка ONVIF: включение/отключение, выбор профилей, управление пользователями.
  • Просмотр логов — помогает понять, почему запрос отклонён.
  • Обновление прошивки — критично для поддержки новых версий ONVIF.
  • Настройка сетевых параметров (VLAN, QoS, HTTPS).

Совет: если ONVIF не работает, первым делом проверьте, включён ли он в веб-интерфейсе камеры. По умолчанию ONVIF может быть отключён.

Сравнение инструментов: таблица применения​

ИнструментНазначениеУровень доступаКогда использовать
pingПроверка доступности устройстваСетевой (L3)Первый шаг диагностики
nmapСканирование портов и сервисовСетевой (L4)Проверка открытых портов ONVIF
ONVIF Device ManagerУправление камерой, получение потоковПрикладной (ONVIF)Основная работа с камерой
ONVIF Device ToolАнализ поддерживаемых функций и XMLПрикладной (низкий ур.)Глубокая диагностика
WiresharkАнализ сетевого трафикаТранспортный/прикладнойПоиск скрытых ошибок
Веб-интерфейс камерыНастройка ONVIF, сеть, безопасностьВендорскийКонфигурация и устранение неполадок

Практические рекомендации по использованию инструментов​

  1. Начинайте с простого: используйте ping и nmap, прежде чем запускать ODM.
  2. Проверяйте WS-Discovery: если камера не обнаруживается, убедитесь, что порт 3702 (UDP) открыт и нет блокировки широковещательного трафика.
  3. Используйте Wireshark при ошибках подключения: он покажет, доходит ли запрос до камеры и какой ответ возвращается.
  4. Сравнивайте поведение ODM и веб-интерфейса: если веб-интерфейс работает, а ONVIF — нет, проблема в настройках ONVIF, а не в сети.
  5. Храните логи: при отладке сложных систем полезно сохранять pcap-файлы из Wireshark и скриншоты из ODM.

Заключение​

Освоение инструментария — ключевой шаг к самостоятельной работе с ONVIF-устройствами. Умение комбинировать сетевые утилиты, ONVIF-клиенты и анализаторы трафика позволяет быстро находить и устранять проблемы, не завися от вендорских интерфейсов.

В следующем разделе мы рассмотрим типичные ошибки и построим пошаговую методику диагностики ONVIF-систем.
