Диагностика проблем в системах видеосвязи: пошаговый подход

04-05-03

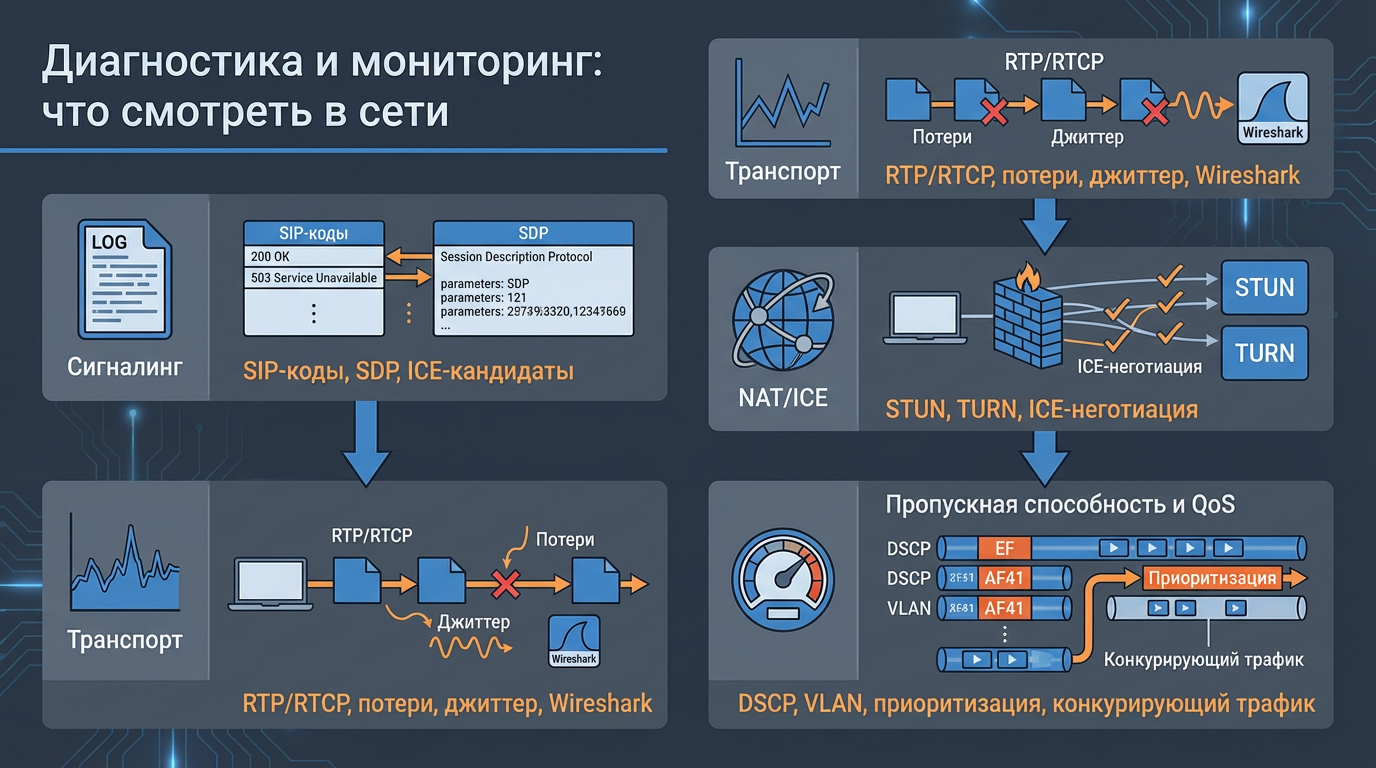

Когда в системе видеосвязи возникает сбой — например, отсутствует звук, видео или вызов не устанавливается, — важно действовать системно. Проблема может быть вызвана сбоями на любом из уровней стека видеосвязи: от сигнализации до качества сети. Ниже описана четырёхуровневая методика диагностики, которая помогает инженеру последовательно выявлять и устранять неисправности, начиная с установления сессии и заканчивая оценкой качества передачи медиа.

Каждый уровень отвечает за определённый аспект работы системы. Переход к следующему уровню возможен только после подтверждения корректной работы предыдущего.

Уровень 1: Проверка сигналинга​

Что такое сигналинг?​

Сигналинг — это процесс установления, управления и завершения сеанса видеосвязи. Он не передаёт сами аудио- и видеоданные, но отвечает за «договорённости» между участниками: кто звонит, какие кодеки использовать, по каким IP-адресам и портам будет идти медиатрафик.

На этом уровне используются протоколы:

  • SIP (Session Initiation Protocol) — стандартный протокол сигнализации в корпоративных и аппаратных системах видеоконференцсвязи.
  • WebRTC-сигналинг — нестандартизированный обмен сообщениями (часто через WebSocket), используемый в браузерных звонках.

Что проверять?​

При диагностике сигналинга анализируются логи вызовов или сетевой трафик (например, через Wireshark). Ключевые элементы:

  1. Приходит ли ответ на INVITE?
    Это первое сообщение, инициирующее вызов. Если ответа нет, возможно:

    • Проблемы с сетью (пакеты не доходят).
    • Ошибка в адресации (неправильный SIP URI).
    • Сервер или клиент не отвечает.

  2. Какие коды ответа возвращаются?
    Примеры:

    • 100 Trying — запрос получен.
    • 180 Ringing — вызываемый абонент уведомлён.
    • 200 OK — вызов принят.
    • 4xx/5xx — ошибка (например, 404 Not Found, 486 Busy Here).

    Коды ошибок помогают быстро локализовать проблему: нет пользователя, недоступен сервер, несовместимые параметры.

  3. Корректно ли передаётся SDP?
    SDP (Session Description Protocol) — это «язык описания медиасессии», встроенный в тело SIP-сообщений. Он содержит:

    • Типы медиа (аудио, видео).
    • IP-адрес и порт для приёма/передачи.
    • Поддерживаемые кодеки.
    • Направление потока (отправлять, принимать, оба).

    Пример SDP-фрагмента:

    m=audio 5004 RTP/AVP 0 8 111
    a=rtpmap:0 PCMU/8000
    a=rtpmap:8 PCMA/8000
    a=rtpmap:111 opus/48000/2

    Здесь указано: аудиопоток на порту 5004, поддерживаются кодеки PCMU, PCMA и Opus.

  4. Совпадают ли кодеки и IP-адреса?
    Обе стороны должны договориться о общем наборе кодеков. Если один участник поддерживает только H.264, а другой — только VP8, видеосвязь не установится.

    Также важно, чтобы в SDP указывались доступные IP-адреса — особенно если один из участников находится за NAT.

  5. Есть ли ICE-кандидаты?
    В WebRTC-сигналинге в SDP (или отдельно) передаются ICE-кандидаты — возможные сетевые пути для подключения (локальные, NAT, через TURN). Отсутствие кандидатов означает, что клиент не смог определить свою сетевую конфигурацию.

Уровень 2: Анализ транспортного уровня (RTP/RTCP)​

Если сигналинг прошёл успешно — стороны обменялись SDP и договорились о параметрах — начинается передача медиаданных по протоколам RTP (Real-time Transport Protocol) и RTCP (RTP Control Protocol).

Что проверять?​

Используя инструменты вроде Wireshark или встроенные мониторинги (например, в WebRTC-браузере), анализируют:

  1. Идёт ли медиатрафик?
    Проверяют, приходят ли RTP-пакеты на ожидаемые IP-адреса и порты. Если пакеты не приходят, возможны:

    • Блокировка брандмауэром.
    • Ошибка в NAT (трансляция портов не настроена).
    • Неправильный IP в SDP.

  2. Есть ли потери пакетов?
    Потери выше 1–2% уже заметны: появляются артефакты видео, прерывания звука.
    Причины:

    • Перегрузка сети.
    • Очереди на маршрутизаторах.
    • Wi-Fi с помехами.

  3. Есть ли дублирование пакетов?
    Иногда один и тот же пакет приходит дважды — это может указывать на проблемы в маршрутизации или в работе NAT.

  4. Какова задержка (latency) и джиттер?

    • Задержка — время прохождения пакета от отправителя к получателю. Для видеосвязи критично, чтобы она была меньше 150 мс.
    • Джиттер — разброс задержек между пакетами. Высокий джиттер мешает синхронизации и приводит к буферизации.

    RTCP-отчёты (например, SR — Sender Report, RR — Receiver Report) содержат точные значения этих параметров с точки зрения получателя.

    Пример RTCP RR:

    • Fraction Lost: 0.5% — потеряно 0.5% пакетов.
    • Jitter: 25 ms — средний разброс задержки.
    • Round-trip time: 80 ms — время往返.

Уровень 3: Проверка NAT и обхода брандмауэров (STUN, TURN, ICE)​

Даже при корректном сигналинге и наличии RTP-потока соединение может не работать из-за сетевых ограничений: NAT, файрволы, блокировка UDP.

Что проверять?​

  1. Успешны ли STUN-запросы?
    В логах клиента или сервера ищут сообщения вроде:

    • STUN request sent to stun.example.com
    • Mapped address: 203.0.113.45:54321

    Если STUN не отвечает, клиент не сможет определить свой внешний адрес.

  2. Правильно ли определены внешние адреса и порты?
    Проверяют, совпадают ли адреса в SDP с теми, что вернул STUN-сервер.

  3. Используется ли TURN?
    Если прямое соединение (P2P) невозможно, клиент подключается через TURN-сервер. Это нормально, но:

    • TURN — узкое место: весь трафик идёт через сервер, что увеличивает задержку и нагрузку.
    • Пропускная способность TURN-сервера должна быть достаточной. Если 100 участников передают видео по 1 Мбит/с, сервер должен пропускать 100 Мбит/с.

    В диагностике ищут:

    • Using relay candidate (TURN)
    • Высокая задержка при использовании TURN
    • Ошибки аутентификации на TURN-сервере

Уровень 4: Оценка сети в целом​

Если медиапоток идёт, но качество нестабильно — проблема может быть в сетевой инфраструктуре.

Что проверять?​

  1. Хватает ли полосы пропускания?
    Видеосвязь требует стабильной полосы:

    • Аудио: 32–128 кбит/с (Opus, G.711).
    • Видео: 500 кбит/с – 4 Мбит/с (в зависимости от разрешения и кодека).

    Если одновременно идёт загрузка файлов или стриминг — видеосвязь может страдать.

  2. Настроена ли QoS (Quality of Service)?
    QoS — механизм приоритизации трафика. Без него все пакеты обрабатываются одинаково.

    Рекомендуется:

    • Назначать медиатрафику высокий приоритет.
    • Использовать DSCP-метки (Differentiated Services Code Point) для пометки RTP-пакетов.

    Пример DSCP-значений:

    Тип трафикаDSCP (десятичное)Приоритет
    Видеосвязь (RTP)46 (EF)Высокий
    Управление (SIP)26 (AF31)Средний
    Обычный трафик0 (default)Низкий

  3. Используются ли VLAN?
    VLAN (Virtual LAN) позволяет разделить трафик логически. Например:

    • VLAN 10 — пользовательский трафик.
    • VLAN 20 — медиатрафик.

    Это предотвращает «загрязнение» видеосвязи тяжёлыми файловыми передачами.

  4. Есть ли конкурирующий трафик?
    Фоновые процессы — обновления, бэкапы, загрузка больших файлов — могут занимать канал.
    Пример:
    Пользователь запустил загрузку 10 ГБ в фоне. Скорость канала — 10 Мбит/с. Загрузка занимает почти весь канал, оставляя 1–2 Мбит/с на видеосвязь — недостаточно для HD-видео.

Итог: чек-лист диагностики видеосвязи​

Для удобства диагностики можно использовать следующий пошаговый чек-лист:

УровеньЧто проверятьИнструменты
1. СигналингПриходят ли ответы на INVITE? Корректны ли коды? Совпадают ли кодеки в SDP? Есть ли ICE-кандидаты?Логи SIP, Wireshark, веб-консоль (WebRTC)
2. ТранспортИдёт ли RTP-трафик? Есть ли потери, джиттер, задержка? Корректны ли RTCP-отчёты?Wireshark, встроенные мониторинги (например, chrome://webrtc-internals)
3. NAT/ICEУспешны ли STUN-запросы? Определён ли публичный адрес? Используется ли TURN?Логи клиента, ICE-кандидаты в SDP
4. СетьХватает ли полосы? Настроена ли QoS? Используются ли VLAN? Есть ли конкурирующий трафик?Сетевые анализаторы, мониторинг трафика (ntop, PRTG), настройки маршрутизатора

Заключение​

Системный подход к диагностике видеосвязи позволяет избежать хаотичных попыток «перезагрузить и надеяться». Каждый уровень стека — от сигналинга до сети — должен работать корректно. Инженер, владеющий этой методикой, может быстро определить, где именно возникла проблема: в неправильной настройке SDP, в блокировке портов, в нехватке полосы или в отсутствии приоритизации трафика.
