03 Ключевые параметры медиапередачи

Ключевые параметры передачи видео по сети​

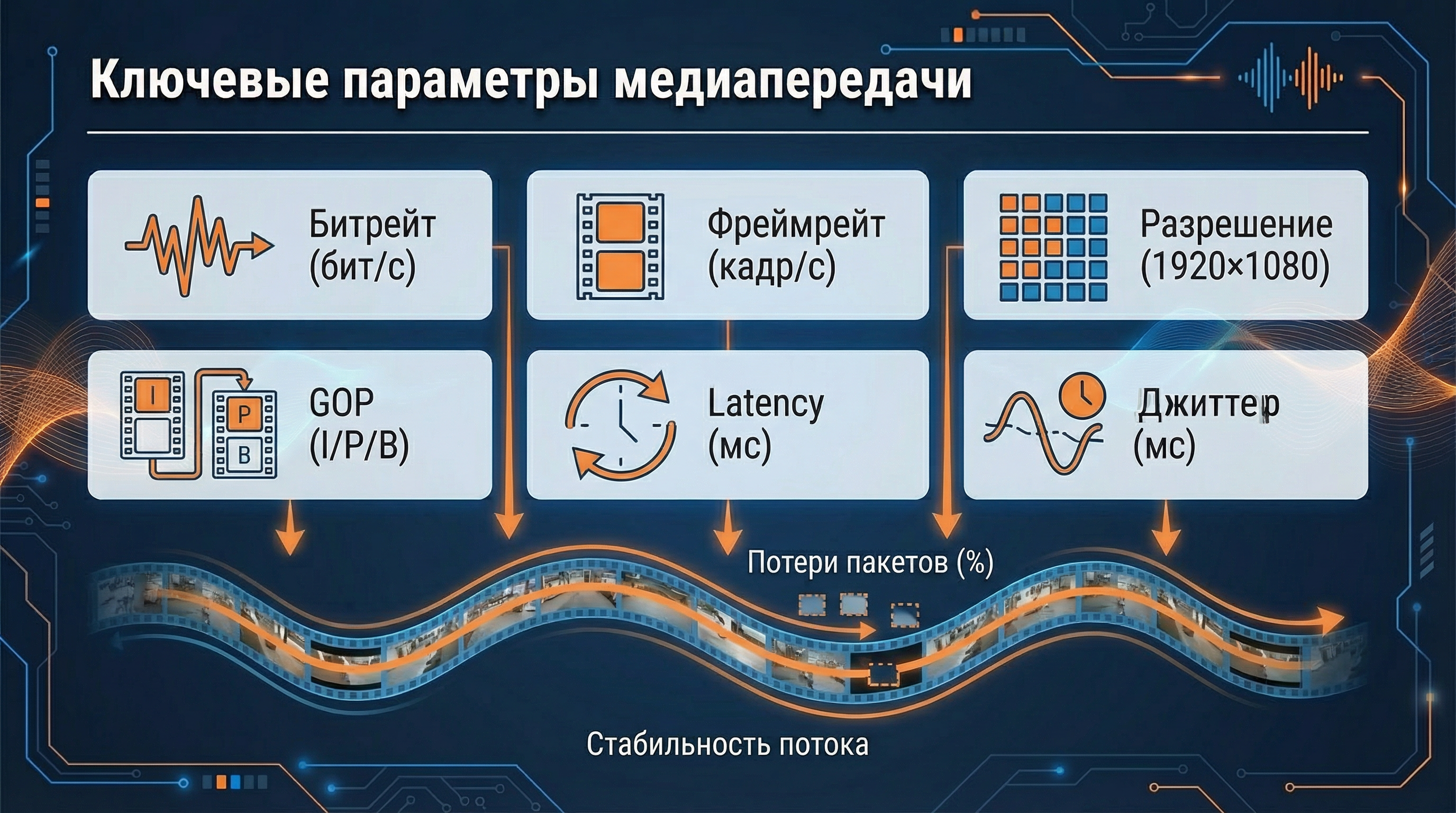

Ключевые параметры медиапередачи

Качество передачи видео по IP‑сети определяется несколькими базовыми параметрами. Оператор видеосистемы должен не просто «знать слова», а понимать, как каждый параметр проявляется на картинке и в работе системы, и как по симптомам на экране догадаться, что именно настроено неправильно или работает нестабильно.

В этом разделе разберём:

  1. Битрейт (bitrate)
  2. Фреймрейт (frame rate)
  3. Разрешение (resolution)
  4. Структура GOP (Group of Pictures)
  5. Задержку (latency)
  6. Джиттер (jitter)
  7. Потери пакетов (packet loss)

И посмотрим, как всё это отражается в реальных задачах — например, при работе с RTSP‑потоками IP‑камер или при передаче NDI‑сигнала в студийной сети.

1. Битрейт: сколько данных «влезает» в поток​

Битрейт — это количество данных, передаваемых за единицу времени, обычно измеряется в битах в секунду (бит/с, kbps, Mbps).

Проще всего его воспринимать как «толщину трубы», через которую передаётся видео.

  • Высокий битрейт
    • Больше данных на каждый кадр.
    • Выше детализация изображения: мелкие элементы (текст, фактура, мелкие объекты) видны чётче.
    • Ниже уровень заметных артефактов сжатия (блоки, «мыло», размазанные детали).
    • Но: возрастает нагрузка на сеть и на устройства (камера, кодер, декодер, сеть).
  • Низкий битрейт
    • Меньше данных на кадр.
    • Картинка становится более «замыленной», особенно на движении.
    • Возрастают артефакты: квадраты (блокинг), шлейфы за движущимися объектами.
    • Плюс: экономится полоса пропускания сети, поток легче «пролезает» через слабый канал.

Пример проявления битрейта​

Представьте IP‑камеру в офисе:

  • При битрейте 8 Мбит/с вы легко различаете мелкий текст на бумаге и структуру ткани на одежде.
  • Если тот же поток «урезать» до 1 Мбит/с при том же разрешении и фреймрейте:
    • мелкий текст уже не читается,
    • детали фона размываются,
    • при быстром движении появляются квадраты и «смазы».

Битрейт и сеть​

Для оператора важно помнить:

  • Суммарный битрейт всех видеопотоков не должен превышать доступную полосу пропускания сети, иначе начнутся потери пакетов и деградация качества.
  • Рост битрейта в одной точке (например, подняли качество записи на камере) может незаметно создать проблемы в другом месте цепочки (например, на участке сети к серверу записи).

2. Фреймрейт: насколько плавно движется картинка​

Фреймрейт (frame rate) — количество кадров в секунду, измеряется в fps (frames per second).

Стандартные значения для видео:

  • 25 fps
  • 30 fps
  • 50/60 fps (для более плавного движения, часто в спортивных трансляциях)

Фреймрейт определяет плавность движения на изображении:

  • При 25–30 fps движение выглядит достаточно естественным для большинства задач (мониторинг, веб‑трансляции, обычное видео).
  • При 50–60 fps движение становится более «гладким», особенно заметно на:
    • быстро движущихся объектах (спортивные соревнования, автомобили, динамика в кадре),
    • панорамах и быстрых поворотах камеры.

Что видит оператор при изменении фреймрейта​

  • Если снизить фреймрейт с 25 fps до 10 fps:
    • движение начинает «дёргаться»,
    • объект как будто перескакивает с позиции на позицию,
    • в системах видеонаблюдения может стать сложнее анализировать быстрое движение (например, бег человека).
  • Повышение фреймрейта:
    • улучшает восприятие динамики,
    • но увеличивает объём данных (при прочих равных битрейт должен вырасти, чтобы сохранить качество каждого кадра).

Важно: фреймрейт и битрейт связаны. Если вы увеличили фреймрейт, но не увеличили битрейт, то на каждый кадр достаётся меньше данных, и картинка может стать более «шумной» и размытой.

3. Разрешение: сколько пикселей в каждом кадре​

Разрешение (resolution) — это количество пикселей по горизонтали и вертикали.

Примеры распространённых разрешений:

ФорматРазрешениеКомментарий
720p1280×720HD
1080p1920×1080Full HD
4K3840×2160Ultra HD (UHD)

Чем больше пикселей в кадре, тем:

  • выше потенциальная чёткость и детализация изображения;
  • выше требования к битрейту и полосе пропускания сети.

Влияние разрешения на качество и сеть​

  • При низком разрешении (например, 640×360):
    • крупные объекты видны,
    • мелкие детали размываются,
    • при масштабировании на большой экран картинка выглядит «зернистой» и «квадратной».
  • При высоком разрешении (например, 1920×1080 и выше):
    • можно разглядеть мелкие детали (номера машин, лица, текст на табличках),
    • но для сохранения качества нужно соответствующее увеличение битрейта, в противном случае:
      • появляются артефакты сжатия,
      • реальная выигрыш в качестве оказывается меньше ожидаемого.

Для оператора видеосистемы важен баланс:

  • Если сеть ограничена, иногда разумнее снизить разрешение (с 1080p до 720p), но сохранить приемлемый битрейт на кадр, чем передавать «формально Full HD», но с сильными артефактами.

4. Структура GOP: как кадры связаны друг с другом​

GOP (Group of Pictures) — группа изображений, это логическая структура внутри видеопотока.

Типично в кодеках (например, H.264/H.265) используются разные типы кадров:

  • I‑кадр (Intra) — ключевой кадр:
    • кодируется полностью, без ссылок на другие кадры;
    • может быть декодирован «сам по себе»;
    • с него можно начать воспроизведение.
  • P‑кадр (Predictive) — предсказательный кадр:
    • кодируется на основе предыдущих кадров;
    • содержит только разницу относительно предшествующего кадра.
  • B‑кадр (Bi‑predictive) — двусторонне предсказательный:
    • может использовать информацию как из предыдущих, так и из следующих кадров.

Структура GOP определяет:

  • как часто в потоке появляется I‑кадр;
  • какое соотношение I, P и B‑кадров используется.

Как частота ключевых кадров влияет на поток​

  • Чаще I‑кадры (короткий GOP):
    • легче и быстрее «войти» в поток (быстрый старт просмотра, быстрое переключение каналов);
    • при потере данных восстановление картинки происходит быстрее;
    • но: растёт битрейт, так как I‑кадры «тяжёлые».
  • Реже I‑кадры (длинный GOP):
    • выше эффективность сжатия (меньший битрейт при одинаковом визуальном качестве);
    • но: при потере I‑кадра или нескольких последующих кадров искажённая картинка может держаться заметное время;
    • задержки при перемотке или переключении потока могут быть больше.

Практические последствия GOP для оператора​

  • В системах мониторинга и живых трансляциях слишком длинный GOP:
    • может приводить к тому, что при сбое вы видите «повисший» или искажённый кадр дольше, чем хотелось бы.
  • При работе с кодерами и IP‑камерами параметр «интервал ключевого кадра» (keyframe interval) обычно задаётся в секундах или в количестве кадров (например, I‑кадр каждые 2 секунды).

5. Задержка (latency): сколько времени идёт кадр от камеры до экрана​

Задержка (latency) — это временной интервал между:

  • моментом, когда кадр сформировался и был отправлен с источника (камера, кодер),
  • и моментом, когда этот же кадр отобразился у получателя (монитор, плеер, программный микшер).

Видеотракт добавляет задержку на каждом шаге:

  1. Обработка в камере или кодере (кодирование, буферизация).
  2. Передача по сети (маршрутизация, очереди в свитчах и маршрутизаторах).
  3. Приём и декодирование на стороне получателя (декодер, плеер).
  4. Внутренние буферы видеоплеера или микшерного ПО.

Почему задержка важна​

  • Системы мониторинга и безопасности:
    • оператор должен видеть происходящее максимально близко к реальному времени;
    • слишком большая задержка (например, несколько секунд) может сделать реакцию на событие запоздалой.
  • Продакшен и живые трансляции:
    • при микшировании нескольких источников (например, NDI‑камер) важно, чтобы задержки были маленькими и одинаковыми, иначе:
      • звук и видео могут рассинхронизироваться,
      • разные камеры одного события будут «отставать» друг от друга.

Как задержка проявляется на практике​

  • Задержку легко заметить, если:
    • направить камеру на экран, где отображается её же сигнал,
    • сделать резкое движение рукой в кадре;
    • разница между реальным движением и тем, что вы видите на мониторе, и есть визуальное ощущение latency.

6. Джиттер (jitter): нестабильность задержки​

Джиттер (jitter) — это не сама задержка, а изменчивость задержки.

Формально: джиттер — вариация времени доставки пакетов. В идеальной сети каждый пакет приходит, например, через 10 мс после отправки. В реальной сети одни пакеты приходят через 8 мс, другие через 25 мс и т.д.

Даже при одинаковом среднем времени доставки, высокая вариативность (джиттер) создаёт проблемы.

Откуда берётся джиттер​

  • Перегрузка сетевых устройств (свитчи, маршрутизаторы) — пакеты задерживаются в очередях.
  • Неравномерная загрузка канала — всплески трафика от других приложений.
  • Маршрутизация через разные пути в сети.

Как джиттер влияет на видео​

Большинство приёмников (плееры, декодеры) используют буфер для сглаживания джиттера:

  • Если джиттер небольшой:
    • буфер успевает «подравнять» время прихода пакетов,
    • видео воспроизводится плавно.
  • Если джиттер становится большим:
    • буфер либо должен увеличиться (что увеличивает общую задержку видео),
    • либо, если буфер ограничен:
      • возможны подтормаживания,
      • видеозадержки,
      • короткие «подвисания» и рывки.

Для оператора это проявляется как:

  • периодическая «задумчивость» картинки,
  • кратковременные остановки при относительно нормальном среднем битрейте.

7. Потери пакетов: когда данные не доходят до получателя​

Потеря пакетов (packet loss) — ситуация, когда некоторые сетевые пакеты не доходят до получателя и безвозвратно теряются по пути.

Чаще всего это происходит при:

  • перегрузке сети (буферы переполнены, пакеты отбрасываются),
  • ошибках на уровне физического канала (проблемы с кабелями, радиоканалами, оборудованием).

UDP и потери пакетов​

Во многих протоколах реального времени для видео используется UDP (User Datagram Protocol). В отличие от TCP, он:

  • не гарантирует доставку пакетов,
  • не занимается их повторной отправкой (ретрансляцией),
  • не выстраивает строгий порядок доставки.

Это умышленно: отказ от этих функций позволяет:

  • снизить задержку,
  • избежать «затыков» при потере отдельных пакетов.

Но цена — потерянные пакеты никак не восстанавливаются. Для видеопотока это означает:

  • искажение отдельных кадров (например, квадраты или полосы в картинке),
  • кратковременное «подёргивание» видео,
  • выпадение фрагментов звука (если аудио идёт в том же потоке).

Как потери выглядят в реальном видео​

Признаки потерь пакетов на IP‑камерах (RTSP‑поток) или в NDI‑сети:

  • внезапные «кубы» или цветные полосы на картинке,
  • кратковременное «рассыпание» изображения при нормальном среднем качестве,
  • пропуски звука (тихие щелчки или паузы).

Если потери серьёзные:

  • плеер или декодер может полностью потерять синхронизацию внутри GOP,
  • видео может на несколько секунд стать сильно искажённым или «зависнуть».

8. Как все параметры проявляются в реальных системах​

Все перечисленные параметры — битрейт, фреймрейт, разрешение, GOP, задержка, джиттер и потери пакетов — не существуют по отдельности. Оператор видеосистемы видит результат их комбинации.

Пример 1. RTSP‑поток с IP‑камеры​

Сценарий: IP‑камера передаёт видео по RTSP (с использованием RTP/UDP) на видеосервер.

Возможные наблюдения:

  • Картинка «мыльная», но стабильная:
    • возможно, слишком низкий битрейт или завышенное разрешение при данном битрейте.
  • Картинка хорошая, но периодически появляются квадраты:
    • вероятны потери пакетов в сети (особенно при пиковых нагрузках).
  • Видео запаздывает на несколько секунд:
    • большие буферы на стороне сервера/плеера (страховка от джиттера),
    • высокая задержка в кодерах или в сети.

Зная параметры потока и характер симптомов, оператор может:

  • проверить загруженность сети и портов коммутаторов,
  • скорректировать битрейт и интервал ключевых кадров в настройках камеры,
  • уменьшить буферы в программном плеере, если это допустимо.

Пример 2. NDI в студийной сети​

Сценарий: несколько камер и рабочих станций обмениваются видео по протоколу NDI внутри локальной сети студии.

Особенности:

  • NDI обычно использует относительно высокий битрейт (по сравнению с сильно сжатым H.264) и рассчитан на низкую задержку.
  • Сеть должна быть достаточно производительной и стабильной.

Возможные симптомы:

  • При недостаточной полосе пропускания:
    • периодическое «подвисание» видео на одном или нескольких источниках,
    • возможная рассинхронизация между источниками.
  • При высоком джиттере:
    • плавающая задержка,
    • мелкие подёргивания и несоответствия звука и видео при микшировании.

Мониторинг параметров потока и состояния сети позволяет:

  • заранее увидеть рост задержки или джиттера,
  • скорректировать схему подключения (выделенная VLAN, QoS),
  • перераспределить источники по разным сегментам сети.

9. Почему важно уметь интерпретировать параметры​

Для оператора и инженера видеосистемы эти параметры — инструмент диагностики:

  • Если «что‑то не так» с картинкой или звуком, вы можете:
    • проанализировать битрейт, фреймрейт и разрешение,
    • посмотреть на структуру GOP и интервалы ключевых кадров,
    • оценить задержку, джиттер и потери пакетов (по логам, мониторингу, wireshark и др. инструментам).
  • Понимание того, как именно каждый параметр влияет на качество и стабильность:
    • помогает выбирать правильные настройки под задачу (мониторинг, запись, продакшен),
    • позволяет быстро локализовать источник проблемы: камера, кодер, сеть или приёмник.
